重庆手持式超声波局部放电检测仪数据保存设置在主界面菜单栏处选择《文件》-＞《保存选项》（如图6.3所示），（其中《打开路径》菜单是打开《保存选项》中设置的文件夹）弹出保存选项对话窗口。点击保存路径后的按钮可以进行保存路径选择。可以设置波形图像的保存格式，设置好后点击应用并退出。（注意：试验数据保存在此设定的路径下）图6.3 保存选项菜单图6.4 保存选项窗口6.3 《视图》菜单在主界面菜单栏处选择《视图》-＞《显示缩放窗口》（如图6.5所示），这样在放大波形是就不会显示波形的缩放图谱了，再次执行此命令则是显示波形否所放图谱。图6.5 缩放窗口开关6.4 建立试验在主界面菜单栏处选择《试验报告》-＞《试验列表》，弹出“实验列表”窗口（如图6.6所示），点击《添加试验》，然后在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击《完成》按钮（如图6.7所示）,添加试验完成。或者也可以从试验列表里选择已经建立的试验项目（如图6.8所示），可以点击《修改》以修改试验信息。填写或选择完成后关闭即可。图6.6图6.7图6.86.5 参考波形在主界面菜单栏处选择《试验报告》-＞《参考波形》，可弹出《参考波形》面板（如图6.9），其中列举了几种常见的放电类型和干扰源类型。图6.96.5 设置参数点击《设置参数》-＞《设置》（如图6.10），或者点击快捷菜单的图标，弹出参数设置窗口

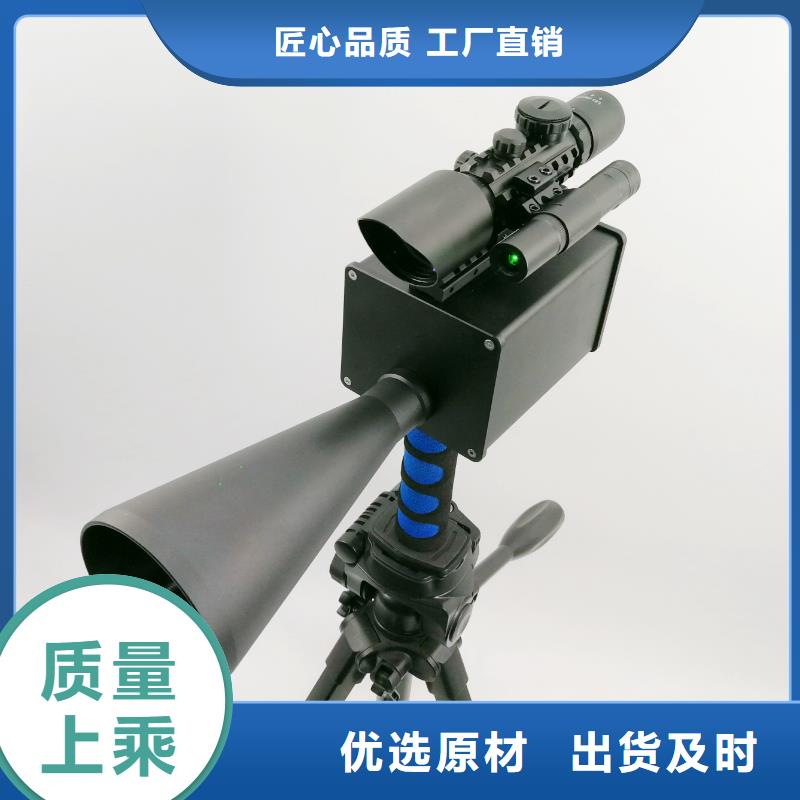

重庆手持式超声波局部放电检测仪主机的开关1）开机：按下开机按钮接通主机电源，等待30秒时间主机将会启动，此时开机按钮为黄色灯。2）关机：关闭主机时，长按开机键，当主机屏幕变为黑色时，主机为关闭状态，开机按钮按键等为关闭状态。3）待机：当主机处于启动状态时，若长时间无操作，主机将自动处于待机状态，此时开机按钮将为红色灯。当主机处于待机状态时，点击任意按键即可打开主机。3.4 显示区1.手持式局放测试仪主机设置状态信息T 手持式局放测试仪主机已检测到一个触发，正在采集触发后信息。 手持式局放测试仪主机处于自动方式并正采集无触发下的波形。 手持式局放测试仪主机以扫描方式连续地采集并显示波形数据。 ● 手持式局放测试仪主机已停止采集波形数据。 S 手持式局放测试仪主机已完成单次序列的采集。2.手持式局放测试仪主机工具图标：变亮表示键盘锁定，上位机通过USB控制手持式局放测试仪主机键盘锁定。：变亮表示U盘已经连接，灰色则没有。：USB从口连接到计算机时变亮，否则灰色。3.5 菜单栏点击“MENU”菜单键后再显示界面底部会出现以下菜单栏根据检测时不同的更改需求点击菜单栏所对应的不同的F1-F5按键进行选择不同的设置选项进行更改即可。3.6 菜单栏介绍及操作 1、通道选择：点击“CH1”、“CH2”按键可选择当前通道。点击CH1即为选择1通道，再点击 “菜单”键时，即为设置或更改当前通道1的参数。点击CH2即为选择2通道，再点击 “菜单”键时，即为设置或更改当前通道2的参数。当前选择为1通道或2通道则观察下图红框位置即可，显示CH1则为通道1，显示CH2则为通道2。
